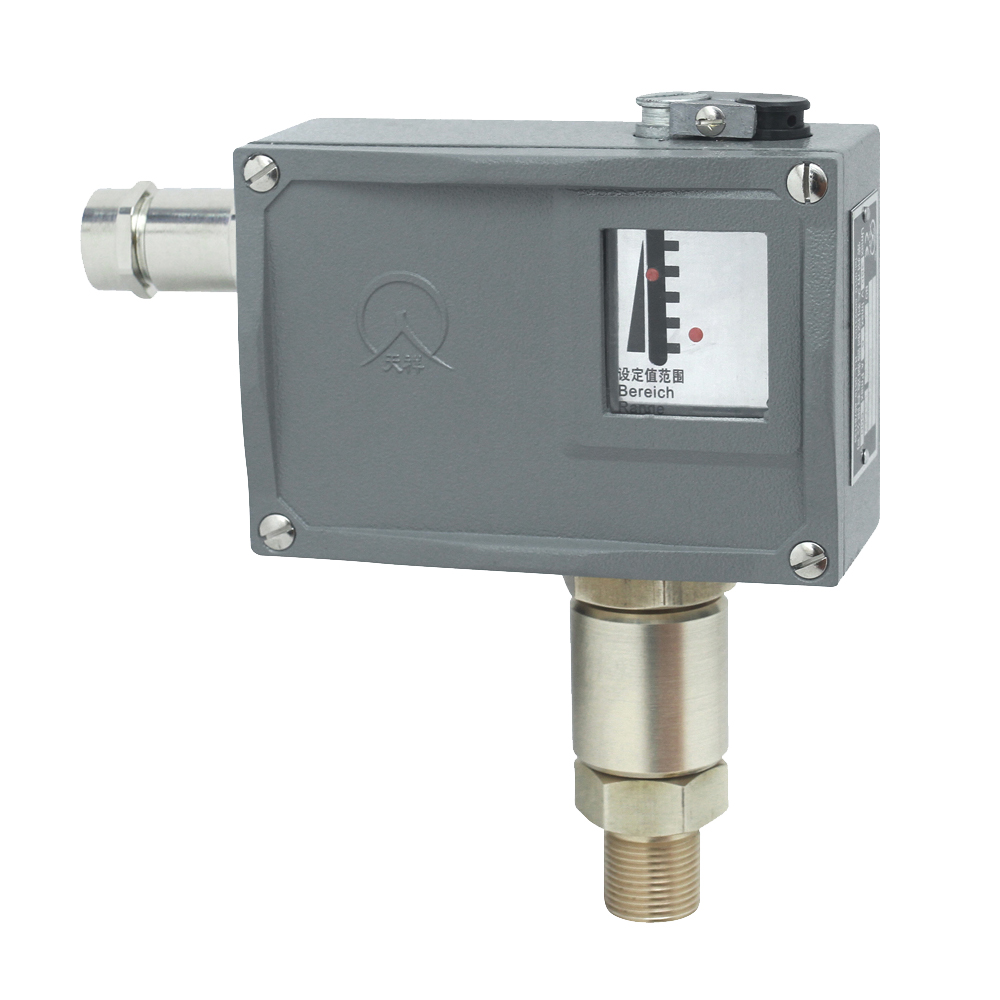

YTK-18H防爆壓力開關
☆測量范圍：0.3~40MPa
☆工作溫度：－20℃～40℃
☆防護等級：IP54
☆防爆等級：Exde Ⅱ CT4～T6
- 咨詢熱線：13776817345
-
-
產品詳情
-
聯系我們
YTK-18H防爆壓力開關概述
YTK-18H防爆壓力開關采用活塞式與膜片式相結合的傳感器，可用于含油霧的壓縮空氣及其他對壓力傳感器材料無腐蝕作用的含油霧氣體和液壓油，水油乳濁液及潤滑性能良好的中性液體介質。
YTK-18H防爆壓力開關的設定值可調，其調節范圍為0.3~40MPa。
YTK-18H防爆壓力開關技術性能
| 普通型 | 防爆型 | |
|---|---|---|
| 工作粘度 | <1×10－3m2/s | <1×10－3m2/s |
| 開關元件 | 微動開關 | 密封開關 |
| 防爆等級 | — | Exed II CT4～T6合格證編號GYB14.1128X |
| 外殼防護等級 | 帶槽密封圈IP65，O型密封圈IP65（符合DIN40050，與GB4208中的IP65相當） | 帶槽密封圈IP54，O型密封圈IP65（符合DIN40050，與GB4208中的IP65相當） |
| 環境溫度 | －20℃～40℃ | －20℃～40℃ |
| 介質溫度 | 0℃～100℃ | 0℃～120℃ |
| 安裝位置 | 壓力接口垂直向下（允許傾斜15°） | 壓力接口垂直向下（允許傾斜15°） |
| 抗振性能 | Max：40 m/s2 | Max：20 m/s2 |
| 重復性誤差 | ≤2.5% | ≤2.5% |
| 觸點容量 | AC 220V 6A(阻性) |
DC 250V 0.25A (阻性) 60Wmax AC 220V 6A(阻性) 1250VAmax |
YTK-18H防爆壓力開關特點
用于含油霧的中性氣體
YTK-18H防爆壓力開關規格
YTK-18H切換差不可調
| 設定值調節范圍MPa | 切換差不大于MPa | *大允許壓力①M(fèi)Pa | 開關切換次數次/分 | 壓力傳感器材料 | 接口螺紋② | 重量kg | 外形尺寸圖號 | 訂貨目錄編號 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外殼 | 膜片 | 活塞 | 普通型 | 防爆型 | |||||||
| 0.3～4 | 0.9 | 30 | 20 | 黃銅 |
氟橡 膠 | 鋼 | M20×1.5 | 0.8 | 01 | 0916500 | 0956580 |
| 0.5～6.3 | 1.3 | 0916600 | 0956680 | ||||||||
| 0.5～10 | 1.6 | 0919700 | 0956780 | ||||||||
| 0.5～16 | 1.9 | 0919800 | 0956880 | ||||||||
| 1～25 | 2.5 | 30 | 30 | 02 | 0916919 | 0956989 | |||||
| 1～40 | 2.8 | 60 | 30 | 0916900 | 0956980 | ||||||
YTK-18H切換差可調
| 設定值調節范圍MPa | 切換差不大于MPa | *大允許壓力①M(fèi)Pa | 開關切換次數次/分 | 壓力傳感器材料 | 接口螺紋② | 重量kg | 外形尺寸圖號 | 訂貨目錄編號 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外殼 | 膜片 | 活塞 | |||||||||
| 0.3～4 | 1.3 | 30 | 20 | 黃銅 |
氟 橡 膠 | 鋼 | M20×1.5 | 0.85 | 01 | 0906500 | 0946580 |
| 0.5～6.3 | 1.6 | 0906600 | 0946680 | ||||||||
| 0.5～10 | 1.6 | 0909700 | 0946780 | ||||||||
| 0.5～16 | 2.2 | 0909800 | 0946880 | ||||||||
| 1～25 | 2.8 | 30 | 30 | 02 | 0906919 | 0946989 | |||||
| 1～40 | 4 | 60 | 30 | 0906900 | 0946980 | ||||||
YTK-18H切換差不可調（小切換差）
| 設定值調節范圍MPa | 切換差不大于MPa | *大允許壓力①M(fèi)Pa | 開關切換次數次/分 | 壓力傳感器材料 | 接口螺紋② | 重量kg | 外形尺寸圖號 | 訂貨目錄編號 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 外殼 | 膜片 | 活塞 | ||||||||
| 0.3～4 | 0.8 | 30 | 20 | 黃銅 |
氟 橡 膠 | 鋼 | M20×1.5 | 0.85 | 01 | 0916507 |
| 0.5～6.3 | 1.2 | 0916607 | ||||||||
| 0.5～10 | 1.4 | 0916707 | ||||||||
| 0.5～16 | 1.6 | 0916807 | ||||||||
| 1～25 | 1.2 | 30 | 30 | 02 | 0916917 | |||||
| 1～40 | 1.8 | 60 | 30 | 02 | 0916907 | |||||
注：①在實際工作中，即使短暫的壓力峰值也不允許超過此值。
②接口處如有特殊要求，訂貨中注明。
設定值的調整（詳見壓力控制器設定值的調整例一、例二、例五） 選用和安裝（詳見控制器的選用和安裝）

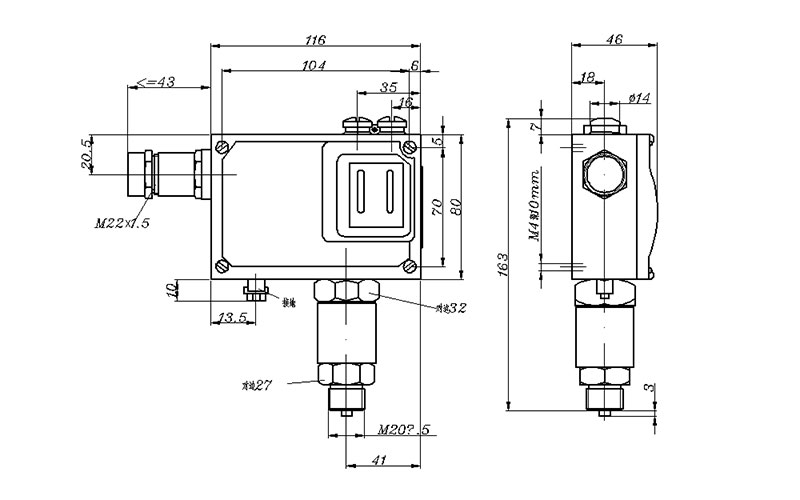

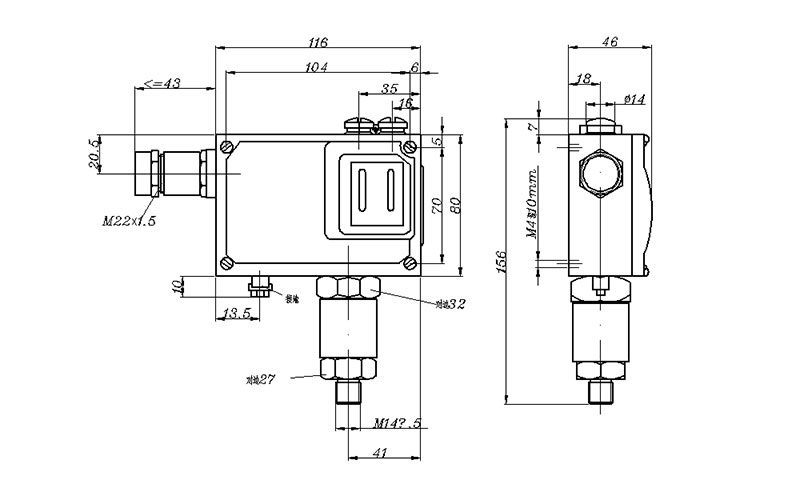

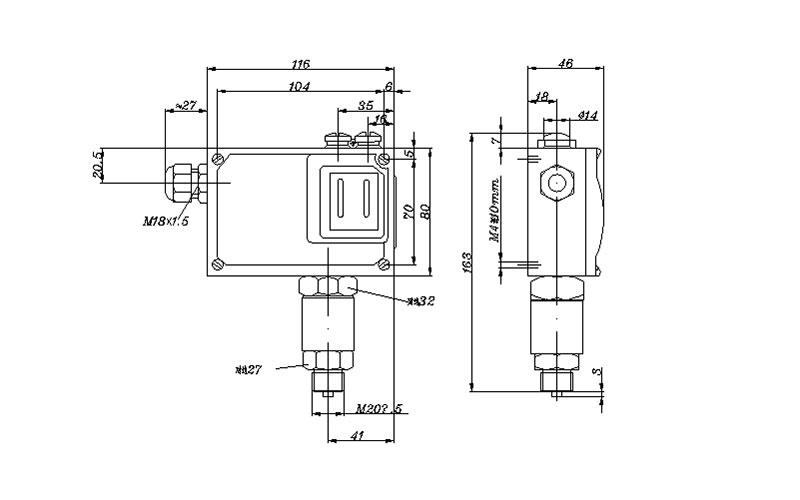

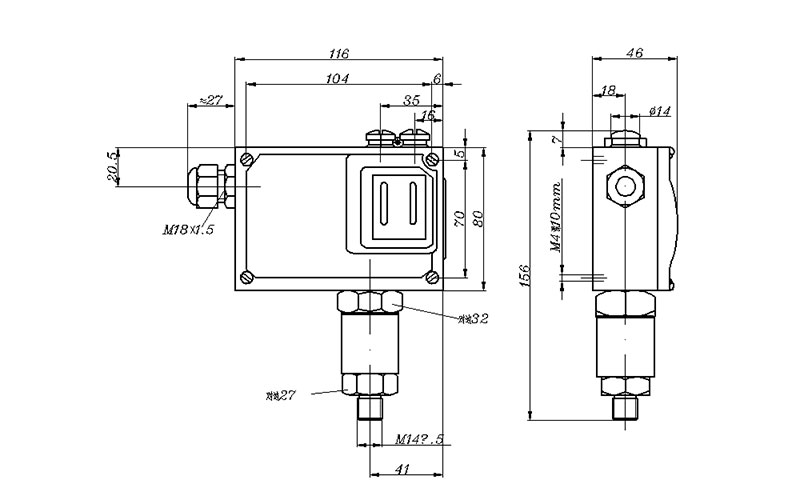

YTK-18H防爆壓力開關外形尺寸及安裝尺寸（單位：mm）
01
02
03
04
附件
可供選用附件目錄編號：0574767，0574772，0574773，SC5·470·505。
YTK-18H防爆壓力開關電氣接線圖
單刀雙擲微動開關作用過程:
接線端1-3壓力上升至上切換值接通；
接線端1-2壓力上升至上切換值斷開。
4001190288
訂購：YTK-18H防爆壓力開關
