520/7DD防爆差壓開關產品介紹

文章出處：www.2021automn-keisosen.com 人氣：2418發表時間：2019-06-24 07:18:57

摘要：520/7DD 防爆差壓開關概述 520/7DD防爆差壓開關采用波紋管式的傳感器，可用于空氣、氣體、水蒸汽等中性氣體和水、制冷劑、油等液體介質。 520/7DD防爆差壓開關的設定值可調，調節范圍

520/7DD防爆差壓開關概述
520/7DD防爆差壓開關采用波紋管式的傳感器，可用于空氣、氣體、水蒸汽等中性氣體和水、制冷劑、油等液體介質。
520/7DD防爆差壓開關的設定值可調，調節范圍0.02～1.6MPa,工作壓力范圍0.05～2.5MPa。
520/7DD防爆差壓開關技術性能

	普通型	防爆型
工作粘度	<1×10－3m2/s	<1×10－3m2/s
開關元件	微動開關	密封開關
防爆等級	—	Exed Ⅱ CT4～T6 合格證編號GYB14.1128X
外殼防護等級	IP65（符合DIN40050，與GB4208中IP65相當）	IP54（符合DIN40050，與GB4208中IP54相當）
環境溫度	－30℃～50℃	－20℃～50℃
介質溫度	0～120℃	0～95℃
安裝位置	—	壓力接口垂直向下
抗振性能	520/7DD：40m/s2；520/7DDK：20m/s2	Max：20m/s2
重復性誤差	≤1%	≤1%
觸點容量	AC 220V 6A(阻性)	DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax

520/7DD防爆差壓開關規格
520/7DD切換差不可調

差壓設定值調節范圍MPa	切換差不大于MPa	工作壓力范圍①M(fèi)Pa	*大允許壓力②MPa	開關切換次數次/分	壓力傳感器材料		接口內螺紋	重量kg	外形尺寸圖號		訂貨目錄編號
差壓設定值調節范圍MPa	切換差不大于MPa	工作壓力范圍①M(fèi)Pa	*大允許壓力②MPa	開關切換次數次/分	外殼	波紋管	接口內螺紋	重量kg	普通型	防爆型	普通型	防爆型
0.02～0.1	0.015	0.05～1.6	2	10	黃銅	不銹鋼00Cr17Ni 14Mo2 (316L)	G1/4″	1.20	01	02	0819100	0859180
0.02～0.16	0.017	0.05～1.6	2	10							0819200	0859280
0.025～0.25	0.02	0.05～1.6	2	10							0819300	0859380
0.03～0.4	0.025	0.05～1.6	2	10							0819400	0859480
0.05～0.6	0.07	0.1～2.5	3	10							0819500	0859580
0.05～1	0.08	0.1～2.5	3	10							0819600	0859680
0.05～1.6	0.09	0.1～2.5	3	10							0819700	0859780

520/7DD切換差可調

差壓設定值調節范圍MPa	切換差不大于MPa	工作壓力范圍①M(fèi)Pa	*大允許壓力②MPa	開關切換次數次/分	壓力傳感器材料		接口內螺紋	重量kg	外形尺寸圖號		訂貨目錄編號
差壓設定值調節范圍MPa	切換差不大于MPa	工作壓力范圍①M(fèi)Pa	*大允許壓力②MPa	開關切換次數次/分	外殼	波紋管	接口內螺紋	重量kg	普通型	防爆型	普通型	防爆型
0.02～0.1	0.04	0.05～1.6	2	10	黃銅	不銹鋼 00Cr17Ni 14Mo2 (316L)	G1/4″	1.25	01	02	0809100	0849180
0.02～0.16	0.04										0809200	0849280
0.025～0.25	0.045										0809300	0849380
0.03～0.4	0.05										0809400	0849480
0.05～0.6	0.17	0.1～2.5	3								0809500	0849580
0.05～1	0.18										0809600	0849680
0.05～1.6	0.2										0809700	0849780

520/7DDK切換差不可調（小切換差，無防爆型）

差壓設定值調節范圍 MPa	切換差不大于MPa	工作壓力范圍①M(fèi)Pa	*大允許壓力②MPa	開關切換次數次/分	壓力傳感器材料		接口內螺紋	重量kg	外形尺寸圖號	訂貨目錄編號
差壓設定值調節范圍 MPa	切換差不大于MPa	工作壓力范圍①M(fèi)Pa	*大允許壓力②MPa	開關切換次數次/分	外殼	波紋管	接口內螺紋	重量kg	外形尺寸圖號	訂貨目錄編號
0.02～0.1	0.0075	0.05～1.6	2	10	黃銅	不銹鋼 00Cr17Ni 14Mo2 (316L)	G1/4″	1.20	01	0819107
0.02～0.16	0.008									0819207
0.025～0.25	0.01									0819307
0.03～0.4	0.012									0819407
0.05～0.6	0.035	0.1～2.5	3							0819507
0.05～1	0.04									0819607
0.05～1.6	0.045									0819707

注：①為高壓口的介質壓力范圍。
②在實際工作中，兩個壓力口介質短暫的壓力峰值也不能超過此值。
520/7DD防爆差壓開關的選用和安裝說明(詳見控制器的選用和安裝)
設定值的調整（詳見差壓控制器設定值的調整例一、例二、例三）
520/7DD防爆差壓開關外形尺寸及安裝尺寸（單位：mm）

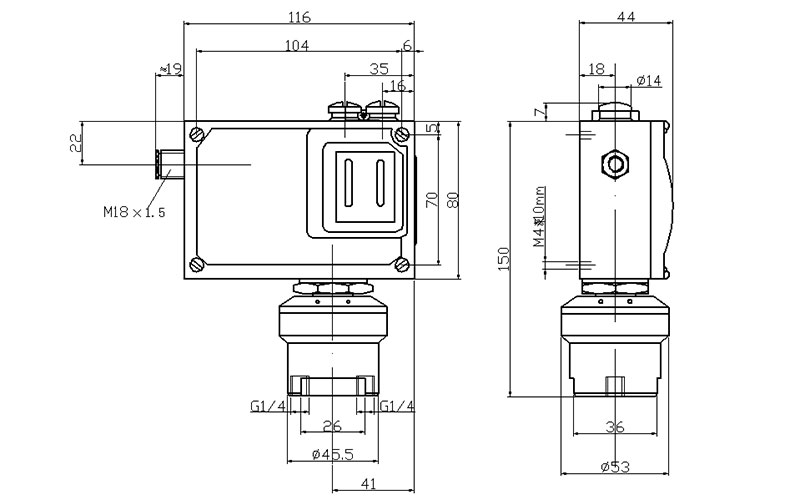

01

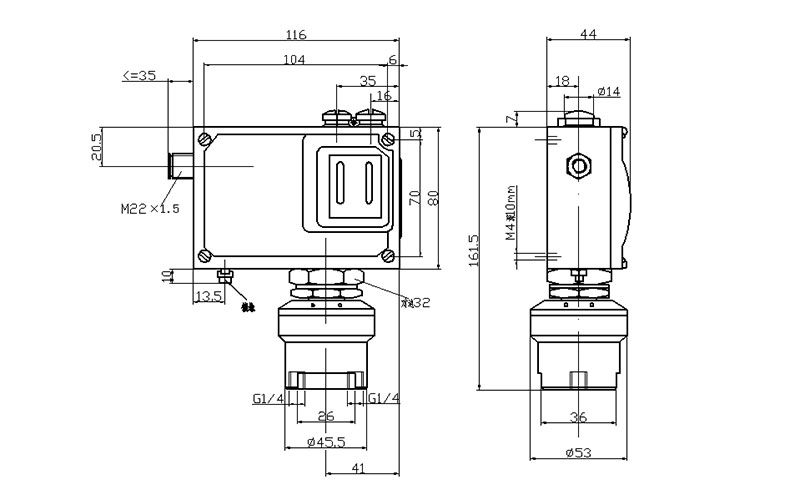

02

附件
可供選用附件目錄編號：0574767，0574772，0574773，SC5·470·505。
520/7DD防爆差壓開關電氣接線圖
Adobe Systems
單刀雙擲微動開關作用過程：
接線端1-3壓力上升至上切換值時接通，
接線端1-2壓力上升至上切換值時斷開。
